در جریان اجرای اکثر پروژههای ساختمانی، تغییرات نسبت به نقشههای اجرایی اولیه اجتنابناپذیر است. این تغییرات میتواند ناشی از موانع فنی یا شرایط جدید باشد. برای مستندسازی دقیق این تغییرات و نمایش وضعیت واقعی ساختمان، نیاز به نقشههای As-Built داریم. این نقشهها تمام تغییرات جزئی و کلی انجامشده در سایت را منعکس میکنند. فرآیند طراحی نقشه کارگاهی و تهیه این مدارک، معمولاً پس از پایان فازهای اصلی ساخت آغاز میشود. مسئولیت اصلی تهیه آلبوم ازبیلت بر عهده پیمانکار پروژه است.در این فرآیند، پرسنل اجرایی دادهها را جمعآوری و تیم نقشهبرداری، برداشت میدانی را انجام میدهد. در نهایت، مهندسان مشاور این نقشهها را بررسی و تایید میکنند. نقشه های As-Built انواع مختلفی دارند که مهمترین آنها شامل موارد زیر میشود:
- نقشههای معماری
- نقشههای تاسیسات مکانیکی
- نقشههای تاسیسات الکتریکی
هدف نهایی، گردآوری این مدارک در یک آلبوم ازبیلت کامل است. این آلبوم یک سند قانونی و معتبر از آنچه واقعاً ساخته شده است، ارائه میدهد. از اصلیترین کاربردهای آن، مقایسه پیشرفت پروژه و انطباق آن با نقشههای اولیه است. تهیه آلبوم ازبیلت برای برنامهریزی تعمیرات، نوسازی و توسعه آینده پروژه نیز ضروری است. بدون این مدارک، مدیریت دارایی و نگهداری از ساختمان با چالش مواجه خواهد شد. در مجموع، این نقشهها پل ارتباطی بین طرح اولیه و ساختمان تحویلشده به کارفرما هستند.
هدف از تهیه نقشه ازبیلت چیست؟ بررسی دلایل فنی و اجرایی در پروژههای ساختمانی
اصلیترین هدف از تهیه آلبوم ازبیلت، ثبت دقیق وضعیت نهایی ساختمان پس از اتمام کار است. این نقشههای As-Built در واقع نسخهٔ بهروزرسانیشدهٔ نقشههای اجرایی اولیه محسوب میشوند. از آنجایی که پروژهها همیشه مطابق طرح اولیه پیش نمیروند، این نقشهها تغییرات ایجادشده را مستند میکنند.
بهطور کلی، خدمات ترسیم نقشه As-Built به دلایل مهمی انجام میشود:
- پیشبینی و مدیریت تغییرات آینده توسط مهندسین
- تشخیص و رفع خطاهای رخداده در حین اجرا

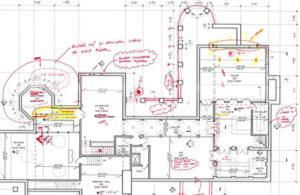

در پایان هر فاز مهم ساخت، با مقایسهٔ نقشهٔ اولیه و وضعیت واقعی، انحرافات پروژه شناسایی میشود. طراحی نقشه کارگاهی بهصورت As-Built، مسیر اشتباه طیشده را نشان میدهد و به تصحیح آن کمک میکند. در نهایت، این مدارک در کنار هم تشکیل یک آلبوم ازبیلت کامل را میدهند. این آلبوم به یک سند معتبر برای مدیریت و نگهداری پروژه در آینده تبدیل میشود. بنابراین، تهیه آلبوم ازبیلت تنها یک وظیفه اداری نیست، بلکه یک ابزار کنترل کیفیت ضروری است. بدون آن، ادامهٔ پروژه یا تعمیرات آینده بر اساس حدس و گمان خواهد بود.
در نقشه ازبیلت چه مواردی باید ذکر شود؟ لیست کامل اطلاعات ضروری و استانداردها
یک آلبوم ازبیلت کامل، مانند آینهای تمامنما، هر تغییری که در سایت نسبت به نقشههای اجرایی اولیه رخ داده را ثبت میکند. در واقع، نقشه های As-Built باید به قدری دقیق باشند که بتوان از روی آنها ساختمان را دقیقاً به همان شکلی که ساخته شده، بازسازی کرد. این جزئیات حیاتی در قالب خدمات ترسیم نقشه تخصصی ارائه میشود.
مهمترین مواردی که در طراحی نقشه کارگاهی نهایی باید درج شوند عبارتند از:
- موقعیتهای مکانی: شامل جابجایی درها، پنجرهها، لولهها و سایر اجزای اصلی.
- مصالح مصرفی: ثبت هرگونه مصالحی که با لیست اولیه متفاوت است.
- ابعاد نهایی: تمام اندازههای تغییر یافته برای هر المان.
علاوه بر این، جزئیات نصب تجهیزات مثل سیستم تهویه و مشخصات بهروز المانهای سازهای و غیرسازهای نیز باید لحاظ شوند. هدف نهایی از تهیه آلبوم ازبیلت، ایجاد یک سند قابل استناد و فاقد هرگونه ابهام برای آینده پروژه است. این دقت، پایه و اساس مدیریت دارایی، تعمیر و نگهداری و هرگونه توسعه آتی خواهد بود.
تفاوت نقشههای کارگاهی و ازبیلت در پروژههای عمرانی+ راهنمای کامل و کاربردی
درک دقیق تفاوت بین نقشههای کارگاهی و نقشههای As-Built برای هر مهندس و مدیر پروژهای حیاتیست. اجازه دهید به زبان فنی اما روان این موضوع را شفافسازی کنم:
نقشههای کارگاهی در واقع نقشههای اجرایی هستند که قبل از شروع عملیات ساخت، بر اساس طراحی اولیه تهیه میشوند. این مدارک به عنوان راهنمای اجرا برای پیمانکاران و ناظران عمل میکنند. ویژگی کلیدی این نقشهها انعطافپذیری آنهاست – در حین اجرای پروژه، با توجه به شرایط سایت و نیازهای اجرایی، قابل اصلاح و بهروزرسانی هستند.
در مقابل، نقشههای ) As-Built”چون ساخت”) اسناد نهاییای هستند که پس از اتمام پروژه تهیه میشوند. این نقشهها دقیقاً دهنده آنچه در واقعیت ساخته شده هستند، نه آنچه در ابتدا طراحی شده بود. موارد کاربرد این نقشهها عبارتند از:
- مستندسازی نهایی پروژه برای کارفرما
- پایهای برای عملیات نگهداری و تعمیرات آتی
- مرجعی برای پروژههای توسعه و بازسازی آینده
نکته حائز اهمیت این است که نقشههای As-Built پس از تأیید نهایی، غیرقابل تغییر بوده و به عنوان سند قانونی پروژه محسوب میشوند. بنابراین اگر نقشههای کارگاهی را طرح اولیه پروژه بدانیم، نقشههای As-Built سند تحویل نهایی پروژه به شمار میروند.
این تمایز نه تنها از نظر فنی مهم است، بلکه از جنبه حقوقی و مدیریت پروژه نیز حائز اهمیت میباشد. آگاهی از این تفاوتها به ما کمک میکند تا مستندات پروژه را به شکلی حرفهای و استاندارد مدیریت کنیم.
نحوه ترسیم نقشه ازبیلت به زبان ساده + آموزش گامبهگام برای مهندسان و نقشهکشان
فرآیند تهیه آلبوم ازبیلت نیازمند دقت و پیروی از یک دستورالعمل دقیق است تا نقشهای بدون نقص ارائه شود. این فرآیند با خدمات ترسیم نقشه و اندازهگیری دقیق پلانها، نماها و مقاطع آغاز میشود. در این مرحله، تمام مغایرتهای بین ساختمان اجراشده و نقشههای اجرایی اولیه بهدقت مشخص میگردد.
جزئیات مهمی که در طراحی نقشه کارگاهی نهایی باید لحاظ شوند، شامل این موارد است:
- موقعیت و ابعاد دقیق پارکینگ، درب ورودی و استقرار خودروها
- مساحت و جزئیات خرپشته و انباری
- مساحت نورگیر، راه پله و آسانسور در هر طبقه
- مساحت کل بنا در هر طبقه و مساحت کنسولها
همچنین، مساحت فضای تجاری و بالکن با توجه به نوع دیوارها (اختصاصی یا اشتراکی) اندازهگیری و ترسیم میشود. در نهایت، جداول مشخصات تکمیل و تمام مغایرتها نسبت به نقشههای مصوب، در نقشه های As-Built درج میشود. برای دقت و سرعت بیشتر، این فرآیند امروزه با استفاده از تکنولوژیهای پیشرفته انجام میپذیرد. ابزارهایی مانند لیزر اسکنر برای برداشت سهبعدی و دقیق از سایت استفاده میشوند. سپس دادههای جمعآوریشده در نرمافزارهای تخصصی مانند AutoCAD و Revit پردازش و ترسیم میشوند. این نرمافزارها به ما کمک میکنند تا اطلاعات پیچیده را به نقشههای گرافیکی و کاملاً قابل درک تبدیل کنیم. خروجی این فرآیند، مجموعهای از نقشههای بسیار دقیق است که وضعیت “ساختهشده” پروژه را مستند میکند. این مدارک، پایه و اساس تدوین آلبوم ازبیلت نهایی را تشکیل میدهند. دقت در این مرحله، باعث میشود آلبوم ازبیلت به یک سند معتبر و قابل استناد برای مدیریت آینده پروژه تبدیل شود. بدون این دقت، ارزش قانونی و فنی مدارک پایین میآید. در نتیجه، تهیه آلبوم ازبیلت یک کار تخصصی است که ترکیبی از دانش فنی و ابزارهای روز دنیا میباشد.
کاربردهای نقشه ازبیلت در پروژههای عمرانی و تأسیساتی، چرا ازبیلت حیاتی است؟
نقشه های As-Built کاربردهای حیاتی هم در پروژههای نوسازی و هم در بازسازی دارند. در پروژههای جدید، اصلیترین کاربرد این نقشهها، مقایسهٔ مستمر نقشههای اجرایی اولیه با وضعیت واقعی سایت است. این مقایسه به کنترل کیفیت و برنامهریزی دقیقتر برای مراحل بعدی کمک شایانی میکند. از دیگر مزایای آن میتوان به کاهش خطاهای اجرایی و افزایش بهرهوری پیمانکار اشاره کرد. در واقع، تهیه آلبوم ازبیلت یک سند معتبر برای تحلیل نهایی و اطمینان از تطابق سازه با طراحی اولیه ارائه میدهد. در پروژههای بازسازی، نقش این مدارک حتی پررنگتر میشود. خدمات ترسیم نقشه As-Built در این مرحله، ابتدا وضعیت موجود ساختمان را بهدقت مستند میکند. این سند پایه، برای برنامهریزی فرآیند بازسازی ضروری است. در طول بازسازی، این نقشهها تغییرات اعمالشده در نما، تاسیسات و سازه را ثبت میکنند. یکی از کلیدیترین کاربردها، شناسایی و نشانهگذاری محل دقیق اجزای حیاتی مانند لولهها و کانالها است. این اطلاعات، ایمنی کارگاه را بهطور چشمگیری افزایش داده و از خطرات احتمالی جلوگیری میکند. در نهایت، خروجی تمام این مراحل، تشکیل یک آلبوم ازبیلت کامل و بهروز است. این آلبوم به یک مرجع قابل اعتماد برای تمام بازدیدهای فنی و تصمیمگیریهای آتی تبدیل میشود. در هر دو حالت، طراحی نقشه کارگاهی به صورت As-Built، سرمایهگذاری هوشمندانهای برای مدیریت بلندمدت پروژه محسوب میشود. بنابراین، تهیه آلبوم ازبیلت را نباید یک هزینه، بلکه یک ضرورت برای موفقیت و ایمنی پروژه در نظر گرفت.
تهیه آلبوم ازبیلت یک ضرورت انکارناپذیر برای پایان موفق هر پروژه ساختمانی است. این نقشهها تنها سند معتبری هستند که داستان واقعی ساخت را روایت و تضمین میکنند خروجی نهایی با نقشههای اجرایی اولیه مطابقت دارد. آلبوم ازبیلت به دارایی اطلاعاتی پروژه تبدیل شده و پایهای برای مدیریت، نگهداری و ایمنی ساختمان در آینده فراهم میکند. سرمایهگذاری روی خدمات ترسیم نقشه As-Built، در واقع سرمایهگذاری برای کاهش هزینهها و ریسکهای آینده است. در نهایت، این مدارک گواه تعهد شما به کیفیت و مدیریت حرفهای هستند.
